Omläggning av innergård med plattläggning på Södermalm

Omläggning av en innergård med plattläggning genomfördes på Södermalm där slitna ytor, ojämna nivåer och bristfällig avrinning gjorde gården svår att använda. Projektet omfattade rivning av äldre beläggning, justering av underbyggnad och läggning av nya betongplattor på en gårdsmiljö mellan bostadshus. Målet var att få en jämn, tålig och lättskött yta som klarade dagligt slitage och ledde bort regnvatten på ett kontrollerat sätt.

Så genomfördes omläggningen av innergården på Södermalm

Arbetet inleddes med att den gamla beläggningen lyftes bort och sorterades för bortforsling. Under de befintliga plattorna fanns ett ojämnt bärlager med varierande fraktion och partier där sättningar redan hade uppstått intill fasad och dagvattenbrunn. Ytan mättes upp på nytt och nivåer märktes ut för att skapa ett fall på cirka 1:60 bort från entrépartier och mot gårdens avvattningspunkter. Därefter schaktades de svagaste partierna ur till ett djup på ungefär 220 millimeter innan underlaget byggdes upp igen i kontrollerade lager.

Underarbete och uppbyggnad av bärlager

En geotextil lades ut för att skilja det befintliga underlaget från den nya överbyggnaden. Ovanpå detta lades ett bärlager av krossmaterial i två omgångar som packades stegvis för att minska risken för framtida rörelser. Särskild omsorg lades vid ytorna närmast huskroppen där tidigare vattenansamlingar hade lämnat spår i fogar och sockel. Runt brunnar och kantavslut justerades höjderna för hand så att plattorna skulle ansluta rent utan gung eller kantresning. Arbetet följde nivåkrav och toleranser enligt AMA Anläggning för markbeläggningar av den här typen.

Läggning av nya plattor och fogning

Som ytskikt valdes rektangulära betongplattor i format 350 x 350 millimeter med en tjocklek på 50 millimeter. Ett sättlager av stenmjöl drogs av med fasta höjdpunkter innan plattorna lades i förband för att ge en lugn och sammanhållen yta över gården. Kapning utfördes längs fasadliv, brunnsringar och kring fasta detaljer som cykelställ och planteringskanter. Fogarna fylldes med fogsand som borstades ned i flera omgångar efter avslutad läggning och eftervattning. Resultatet blev en tät och jämn beläggning där gånglinjerna blev tydligare och gården fick en mer enhetlig karaktär.

Avrinning, anslutningar och färdig yta

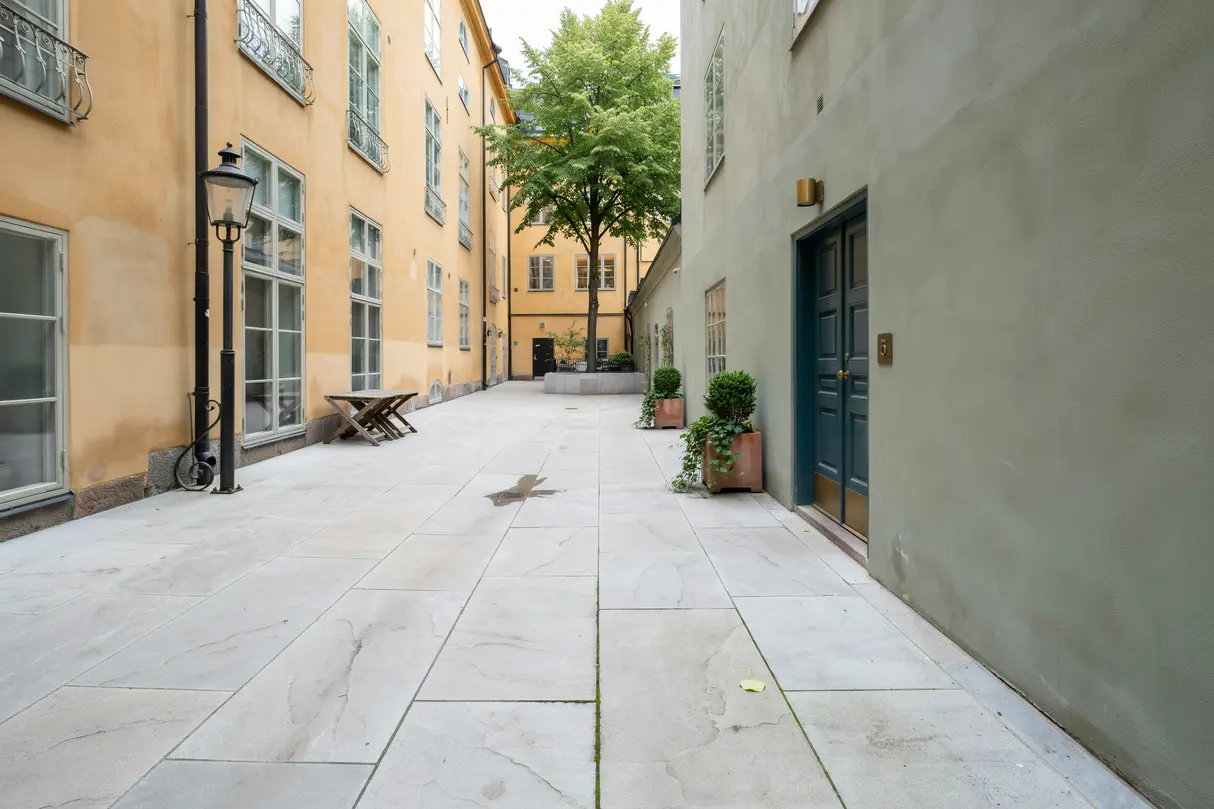

En viktig del av projektet var att förbättra vattenavledningen utan att höja den färdiga nivån för mycket mot dörrtrösklar och källarnedgång. Befintliga dagvattenbrunnar rensades och kring dessa lades plattorna med noggrant justerade fall så att vatten inte blev stående i svackor. Mot fasaden lämnades rätt rörelseutrymme och anslutningarna utfördes så att ytan blev lätt att hålla ren från grus och löv. När packning, justering och slutlig fogning var klara kontrollerades hela gården med rätskiva och vattenprov. Den färdiga innergården fick ett stabilt underlag, jämn gångkomfort och en beläggning som bättre tålde både nederbörd och återkommande belastning från utemöbler, cyklar och servicekärl.

1. 1
   Uppmätning och rivning

   Ytan mättes upp, befintliga nivåer kontrollerades och den äldre plattläggningen lyftes bort. Material sorterades direkt för att hålla gården framkomlig under arbetets gång.

2. 2
   Ny grund för beläggningen

   Svaga partier schaktades ur och ett nytt bärlager byggdes upp ovanpå geotextil. Fall mot brunnar och fria gångstråk justerades innan sättlagret drogs av.

3. 3
   Plattläggning och slutjustering

   Nya plattor lades, kapades in mot detaljer och fogades i flera steg. Efter packning och kontroll av avrinningen lämnades en jämn och färdig gårdsyta.
